欧力克斯非接触式气动喷射阀的构成及特点

发表时间:2020-05-21

喷射阀的构成及特点

3.1.1 喷射阀的构成

非接触式气动喷射阀系统要配合相应的控制器来操作。控制器是在线式的(inline),具有气压控制模块、温度控制模块、频率控制模块等。喷射阀是非接触式气动的,包含有加热模组、喷嘴模组、阀体、撞针及密封件、弹簧、微调螺母、电磁控制模组以及料筒安装连接口和气压连接口。

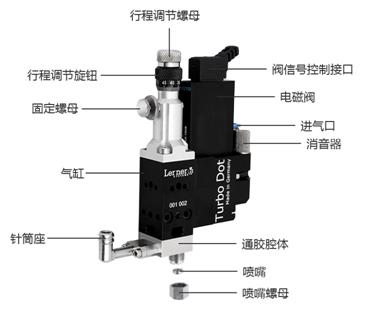

喷射阀构成配件

3.1.2喷射阀的特点

本项目采用的喷射阀具有以下特点:

①无缝喷射技术

②准确而精确的点胶

③可重复的滴液大小可达3nL

④目标材料的可接受粘度高达100,000mPas

⑤可根据客户要求另外提供可拆卸加热器

⑥适用范围广,品型丰富

⑦可快速简单设置程序

⑧所有涡轮增压式点胶喷射阀均在德国生产和测试

⑨使用总成本低

3.2 功能优势

本项目采用的喷射阀可是实现产品的粘接、灌封、涂层、密封、填充、点滴、划线涂胶等工艺。可以用于精确喷射粘度高达10万帕斯的液体或糊料等各类介质。它可以在几秒钟内快速喷射超过100滴高精度的胶量。其功能优势主要有:

①独特的设计允许调节提取液滴的能量,从而确保更广泛的工艺可能性。重量轻的活动部件确保了高速计量循环而没有负面效应。外部尺寸小,阀体重量轻,机器可以高速移动。模块化设计使您可以轻松选择不同剂量喷射任务的设备。 它不需要高素质的人员来清洁与目标材料接触的部件或更换其磨损部件。

②高速,效率高——连续喷射280/秒。与传统喷射阀相比,功率提高了50%。

③易于清洁——有最容易、最简单的清洁程序。它只有三部分与液体接触。这就是为什么只需要几分钟就可以彻底清理干净。可以立即安装另一个喷嘴,而无需重新校准阀门本身。 此外,无需将阀门从机器中取出。

④可用于各种不同液体和浆料的定量给料。 此外,易于改变点胶量,可精确地调整工艺并适当地完成任务。

⑤轻松与独立的触摸屏控制器LC100集成,LC100提供有各种模拟和数字接口,以控制复杂的配料程序中的点胶。

3.3 性能参数

名称

规格参数

重量

225 g (7б9 oz)

紧固

M3 x 25

电源

24 VDC

消耗电流

0.2 Amp (peak 1 Amp)

脉冲持续时间

≥ 2 ms

最大工作频率

50 Hz

喷嘴的最高加热温度

90°C (194° F)

最高工作温度

40°C (104° F)

工作压力

4-7 bar (58-102 psi)

湿度

10-80%

点胶精度

>98%

压缩空气质量

污染等级(DIN ISO 8573-1),等级5

寿命

>200.000.000
